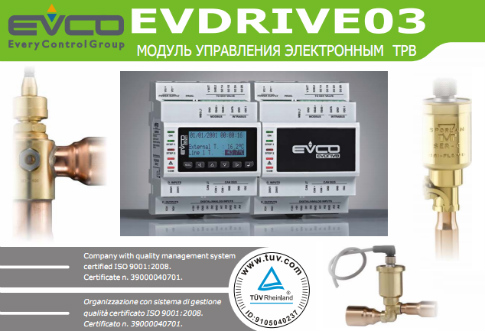

Модули управления серии EVDRIVE03 - это новая разработка компании EVCO, созданная специально для управления биполярным шаговым ЭРВ, соленоидом и ресинхронизационным клапаном. Выпускаются двух типов корпусов: со встроенным дисплеем и бездисплейный вариант. Оба типа устанавливаются на дин-рейку.
Пользовательский интерфейс дисплейных моделей представлен графическим LCD-дисплеем 128x64pix и 6 клавишами. Бездисплейные модели применяются с использованием выносных графичечских дисплеев и HMI. Напряжение питания как переменное, так и постоянное 24 VAC / 24-37 VDC. Устройства оснащены 4-мя аналоговыми входами, два из которых конфигурируемы под датчики NTC / Pt 1000 / 0-20 mA /4-20 mA / 0-5 V ратиометрические переобразователи; третий аналоговый вход может изпользован как температурный для датчиков NTC / Pt1000 и четвертый - для датчиков 0-20 mA /4-20 mA / 0-5 V / ратиометрических / 0-10V. Модули оснащены 3 цифровыми входами, два из которых - свободные контакты и 1 оптоизолированный. Модули оснащены 4-х проводным выходом для управления биполярным шаговым двигателем, а также цифровым выходом 5A @ 250 VAC для управления соленоидом, ресинхронизационным клапаном или тревогой. Посредством порта программирования доступна загрузка или выгрузка параметров конфигурации; через этот порт или порт RS-485, также доступно поключение устройства к системе настройки Prametrs Manager или сиситеме мониторинга и диспетчеризации RICS.Модули управления оснащены 3 типами коммуникационных портов: 1 неоптоизолированный порт CAN c протоколом CANBus (недоступен в модели EPD4BX3), 1 неоптоизолированный порт RS-485 с протоколом MODBus (недоступен в модели EPMD4BX3 и EPD4BC3), и 1 оптоизолированный порт программирования и отладки протокол MODBus.Посредством модуля EPD7BSC стало возможным закрыть клапан в случае отсутствия питания.
Среди множества возможностей данных моделей Особо можно выделить:
- Возможность работать как в автономном режиме, так и в связке с главным контроллером;
- Управление общими электронными расширительными клапанами и наиболее распространенными клапанами Alco, Danfoss и Sporlan;
- Управление по резервным датчикам.
Технические характеристики:
Корпус: самозатухающий пластик, серый
Исполнение корпуса: на Дин-рейку
Габаритные размеры: 71.0 x 128,0 x 60,0 мм (4 модуля DIN)
Степень защиты: IP 20 (Фронтальная IP 40)
Дисплей: LCD, графический, 128 x 64 точек
голубая светодиодная подсветка
Подключение: съёмные клеммные колодки
Напряжение питания:
24 VAC +10% -15%, 50/60 Hz +/-3Hz 40VA max, неизолированное
24...37 VDC, 22W max., неизолированное
Аналоговые входы: 4
2 входа универсальных для датчиков NTC / Pt1000 / 0-20 mA / 4-20 mA / 0-5 V ратиометрических преобразователей
1 вход для датчиков NTC или Pt1000 (секция температуры)
1 вход универсальный для датчиков 0-20 mA / 4-20 mA / 0-5 V ратиометрических / 0-10 V (секция давления)
Цифровые входы: 3
2 входа неоптоизолированных, свободный контакт (нормально открытый / нормально закрытый)
1 вход оптоизолированый, 230 VAC +10% (нормально открытый / нормально закрытый)
Цифровые выходы:
1 электромеханическое реле (резистивная нагрузка 5А @ 250В )
1 Выход для управления биполярным шаговым ТРВ:
Входное напряжение: 21 VDC +/- 10%
Выходное напряжение: 27...36 VDC
Максимальный выходной ток: 1А
Коммуникационные порты: 3
CAN-port, неоптоизолированный, протокол ModBus
RS-485, неоптоизолированный, протокол ModBus
Порт программирования, протокол ModBus
Напряжение питания выносного пользовательского интерфейса: 22...35 VDC, 100 mA max.
Температура окружающей среды при эксплуатации:
от -10 до +60 ºС (от 10 … 90 % относительной влажности при отсутствии конденсата)
Температура хранения: от -20 до +70 ºС
